技术参数

公称通径：DN15—DN400mm
公称压力：PN≤1.6Mpa（其它工作压力可按用户要求设计）
工作温度：≤90℃
过滤精度：10-480目
壳体材质：QT450、304、304L、316、316L
密封材料：聚四氟乙烯、丁腈橡胶、耐油石棉胶
设计标准: DIN 3357 EN 12516-1
壁厚标准: ASME B16.34 EN 12516-1
防火标准: API 307 ISO 10497
结构长度: DIN 3202
法兰标准: DIN EN 1092-1
检测标准: DIN 3230 EN 12266

销售热线：

136-7907-3666

产品详情

产品概述

新型过滤器是输送介质管道上不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的污垢、锈等杂物，以保护阀门及设备的正常使用。

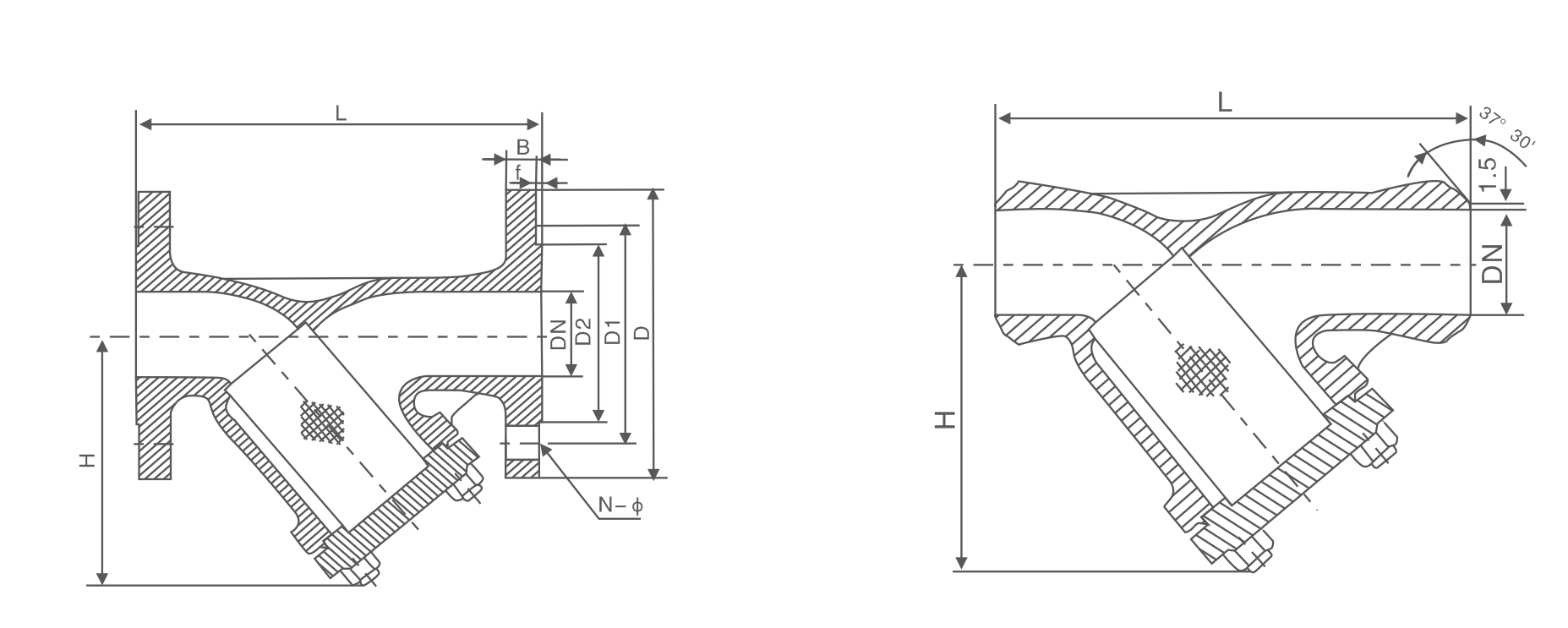

主要连接尺寸

DN	L	D	D1	D2	b	f	Z-Φd	H
15	130	95	65	47	14	3	4-Φ14	74
20	150	105	75	58	16	3	4-Φ14	85
25	160	115	85	68	16	3	4-Φ14	95
32	180	140	100	78	18	3	4-Φ18	100
40	200	150	110	88	18	3	4-Φ18	120
50	230	165	125	102	18	3	4-Φ18	135
65	290	185	145	122	18	3	4-Φ18	185
80	310	200	160	138	22	3	8-Φ18	200
100	350	220	180	158	24	3	8-Φ18	235
125	400	250	210	188	26	3	8-Φ18	285
150	480	285	240	212	26	3	8-Φ23	300
200	600	340	295	268	30	3	12-Φ23	385
250	730	405	355	320	32	3	12-Φ27	458
300	850	460	410	378	32	4	12-Φ27	510
350	980	520	470	438	36	4	16-Φ27	650
400	1100	580	525	490	38	4	16-Φ30	740
